【水利翻板閘門】

水利翻板閘門有水力自動翻板閘門和液壓翻板閘門。水力自動閘門主要是借助水力和重力作用,在一定水位條件下,以水壓為動力,隨流量變化實現自動啟閉的閘門。這種閘門與其它閘門相比具有制造簡單,運行可靠,管理維護方便,可節省電力,并且造價和管理維修費用低廉等優點。
水利自動翻板閘門利用水力和閘門重量平衡的原理，增設阻尼反饋系統來達到閘門隨上游水位升高，而逐漸開啟泄流；上游水位下降，而逐漸回關蓄水，使上游水位始終保持在要求的范圍內（即上游正常水位）。舉個例來說，連桿滾輪式翻板閘門是一種雙支點帶連桿的閘門，它是根據閘前水位的變化，依靠其水力平衡作用自動控制閘門開啟和關閉，在運行過程中無撞擊和拍打的一種翻板閘門。此種閘門由門葉、支腿、支墩、滾輪，連桿等部件組成。當上游來流量加大，門上游水位抬高，動水壓力對支點的力矩大于門重與摩阻力對支點的力矩時，閘門自動開啟到一定傾角，直到在該傾角下動水壓力對支點的力矩等于門重對支點的力矩，達到該流量下的新的平衡。流量不變時，開啟角度也不變。而當上游流量減少到一定程度，使門重對支點的力矩大于動水壓力與摩阻力對支點的力矩時，水力自控翻板閘門可自行回關到一定傾角，達到該流量下的新的平衡。因此，水力自控翻板閘門具有不需啟閉機械及相應設施、不需人為操作，完全由水流及時自動控制的特點；是一種常用的翻板閘門。

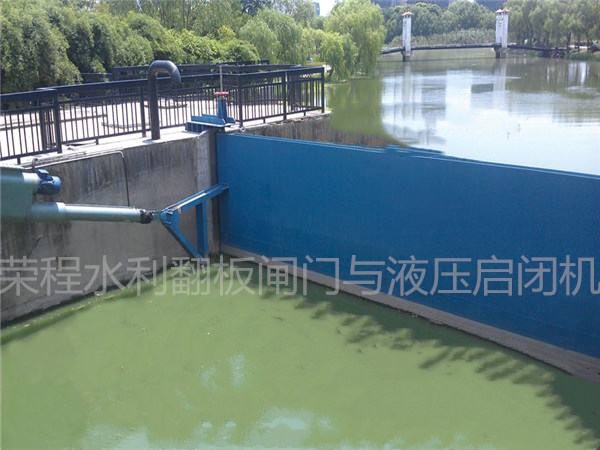

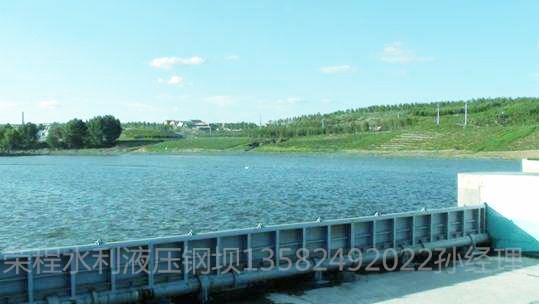

水利液壓翻板閘門利用水壓力后傾式門葉結構傳遞到固定支鉸座和門頁背后由液壓油缸，連桿，力矩轉換臂組成的支撐或鎖定裝置，固定支鉸座作用力可分解為水平力、垂直力和力矩。水平力，垂直力通過固定支鉸座傳遞給土建結構，力矩(扭矩)由門頁傳遞給固定支鉸座和門頁背后由液壓油缸，連桿，力矩轉換臂，組成的三角支撐。翻板閘門液壓啟閉運行時， 液壓啟閉機通過連桿和力矩轉換臂的作用使得門頁開啟或閉合，同時使門葉以支鉸座中心為圓心作扇形轉動實現閘門的開啟和關閉。閘門局部開度或轉角，取決于鎖定裝置的鎖定位置或液壓啟閉機活塞桿持住位置，閘門的開度范圍為垂直與水平之間(0°-90°)的任意位置或角度。翻板閘門可選擇弧形和平板門頁，全部關閉時門頂可溢流以達到景觀效果，成為現在一種新型閘門。
水利液壓翻板閘,基本實現了 抬高閘上游區段內水位,同時閘后形成動態溢流水舌效果,充分將閘上游水面靜態之美與下游溢流動態美相結合,以達到提升城市內河沿線水域景觀,改善城市居民 宜居環境的作用。
無論選擇那種閘門都要根據訂購情況選擇合適的配套設備，并于廠內技術人員進行技術溝通指導洽談，13582492022孫經理，關注產品分類目錄有更多產品歡迎采購。
